基于MxCAD实现命令行驱动与参数化绘图进阶

前言

在前几篇文章中，我们已经完成了MxCAD Web端开发的“筑基”阶段。通过《MxCAD产品介绍》与《云开发包使用说明》，我们了解了MxCAD的核心能力并配置好了开发环境；借助《图纸转换详细说明》与《MxCAD/MxDraw Web预览批注实战》，我们实现了DWG图纸的云端转换与基础浏览批注功能；最后，通过《视图控制与图层管理系统实现》，我们学会了如何像专业CAD软件一样管理图纸的显示与结构。

至此，我们的Web CAD项目已经能够“看”图纸了。但目前的程序还停留在“静态浏览”的层面，缺乏主动“画”图的能力。用户无法通过指令来创建图形，也无法精确控制绘图的参数。

本文将带领大家进入“进阶”阶段，重点攻克CAD软件最核心的交互逻辑：命令行系统与参数化绘图。我们将不再依赖鼠标凭感觉绘图，而是通过构建命令行驱动机制，让用户能够输入指令、输入数值，实现精确、动态的图形绘制。

---

一、为什么要引入命令行机制？

1.1 传统开发的痛点：混乱与低效

在早前的MxCAD开发实践中，我们往往采用如下模式：

1. 代码分散：画圆的逻辑写在Circle.js，画线的逻辑写在Line.js，调用时通过UI按钮直接绑定函数。
2. 难以管理：当项目拥有数百个绘图命令时，成百上千个函数散布在各个文件中，缺乏统一的管理入口。
3. 交互受限：用户只能通过点击UI按钮触发功能，无法像使用AutoCAD那样通过键盘输入指令，也无法在绘图过程中通过键盘输入参数（如长度、半径）。

这种“面条式”的代码结构在小型Demo中尚可，但在企业级CAD项目中是致命的。我们需要一种机制，将所有功能像“插件”一样注册到系统中，统一管理，统一调用。

1.2 命令行的核心价值

MxCAD提供的命令行机制，正是为了解决上述问题而生。

• 集中管理：所有功能通过唯一的名称（Name）进行注册和索引。
• 多入口调用：注册后的命令，既可以通过代码调用，也可以通过UI菜单、快捷键，甚至是底部的命令行输入框直接触发。
• 解耦：UI层与业务逻辑层解耦，UI只负责发送“指令名”，具体的绘图逻辑由命令系统分发。

---

二、命令行的构建与注册

在MxCAD中，实现一套完整的命令行系统并非一蹴而就，它需要经历UI搭建、事件监听、命令注册、指令执行四个核心步骤。这就好比我们要造一辆车，先要有方向盘（UI），再连接转向柱（监听），然后安装发动机（注册），最后才能点火起步（执行）。

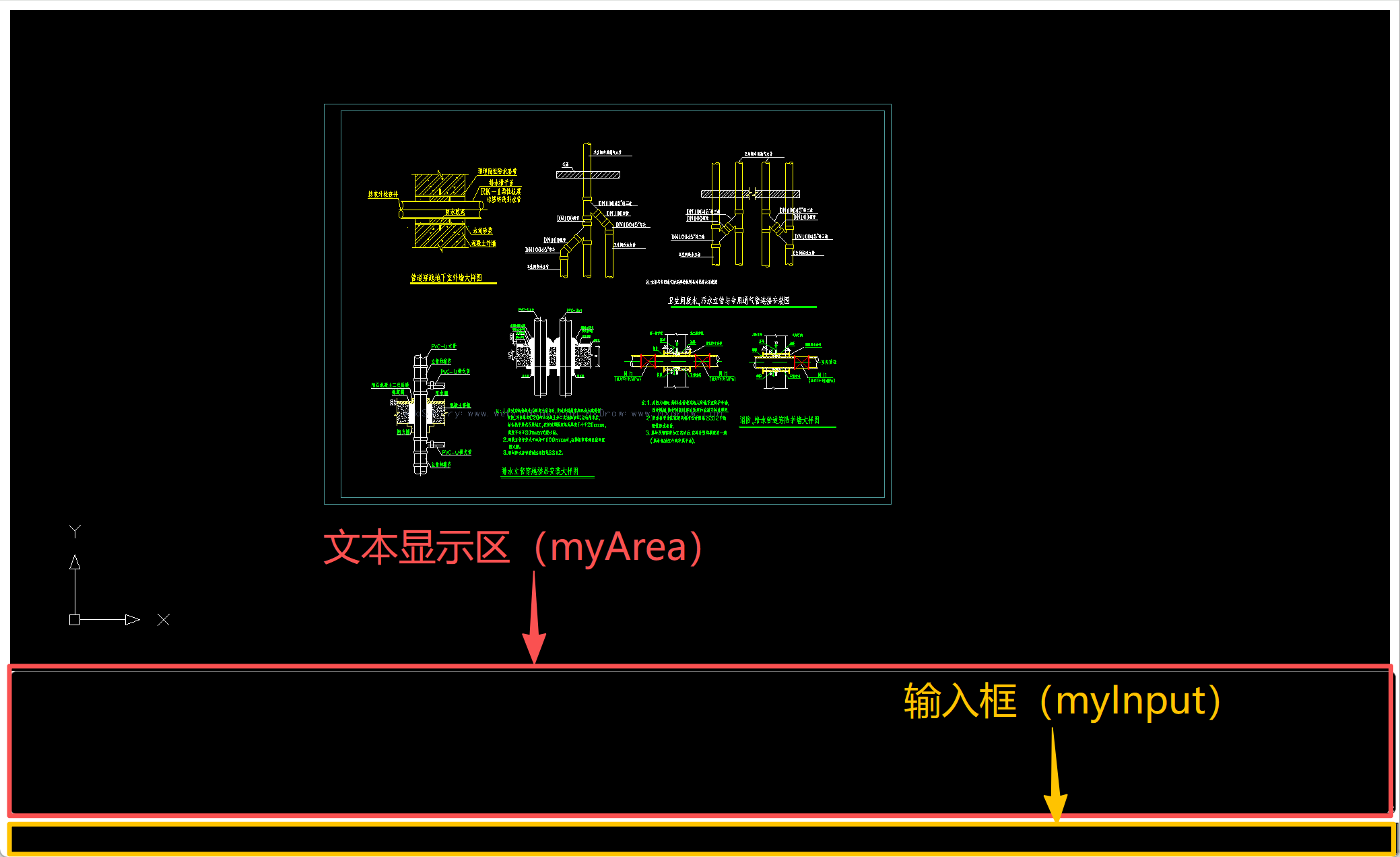

2.1 步骤一：搭建命令行UI界面

我们在 UI界面中创建黑色的消息显示区和底部的输入框。这是用户与我们程序交互的“窗口”。

<!-- 绘图容器，占据大部分高度 -->
<div style="height: 80vh; overflow: hidden;">
  <canvas id="myCanvas"></canvas>
</div>

<!-- 命令行容器，底部固定区域 -->
<div style="width: 100%; height: 12vh;">
  <!-- 只读文本域，用于显示历史消息和提示（黑色背景，绿色文字风格） -->
  <textarea
    id="myArea"
    style="width: 100%; height: 8vh; background-color: #000; color: #fff; border-radius: 5px"
    readonly="true">
  </textarea>

  <!-- 输入框，用户在此输入命令 -->
  <input
    id="myInput"
    style="width:100%; height: 2vh; background-color: #000; color: #fff;"
  />
</div>

2.2 步骤二：监听命令（连接输入与输出）

有了界面，我们需要让程序“听懂”用户在输入框里敲了什么，并且把程序的反馈显示在消息区。

根据图一的代码逻辑，我们需要做两件事：

1. 监听用户输入：当用户在输入框按键时，通过 MxFun.setCommandLineInputData() 告诉MxCAD内核。
2. 监听消息变化：当MxCAD内核有提示（比如“请点击起点”）时，通过 MxFun.listenForCommandLineInput() 把这些话显示在我们的消息区里。

import { MxFun } from "mxdraw"

// 1. 获取DOM元素：获取我们在HTML中定义的输入框和消息显示区
const inputBox = document.getElementById("myInput")
const cmdWindow = document.getElementById("myArea")

// 2. 监听用户输入：准备一个变量存储当前输入的内容
let inputText = ""
inputBox.oninput = () => {
  inputText = inputBox.value
}

// 3. 监听键盘事件：当用户按下键盘（回车或普通按键）时
inputBox.onkeydown = (e) => {
  // 将用户的输入内容和按键码传给MxCAD内核进行处理
  MxFun.setCommandLineInputData(inputText, e.keyCode)

  // 如果按下的是回车键 (keyCode 13)，代表命令发送
  if (e.keyCode === 13) {
    // 清空输入框，准备下一次输入
    inputText = inputBox.value = ""
  }
}

// 4. 监听内核消息：监听MxCAD内核返回的消息变化
MxFun.listenForCommandLineInput(({
  msCmdTip,      // 提示信息（如：指定下一点）
  msCmdDisplay,  // 历史消息显示（之前的所有对话）
  msCmdText      // 当前命令文本
}) => {
  // 将内核返回的消息拼接并显示在我们的HTML元素中
  cmdWindow.value = msCmdDisplay + "\n" + msCmdTip
  // 自动滚动到底部，确保用户看到最新消息
  cmdWindow.scrollTop = cmdWindow.scrollHeight
})

2.3 步骤三：注册命令（安装发动机）

监听做好了，现在我们需要告诉MxCAD：“如果用户输入了某个特定的词（比如 Mx_test），你应该去执行哪段代码”。这就是命令注册。

我们需要使用 MxFun.addCommand() 方法。这就像是在前台注册一个服务，告诉系统：“当听到‘画线’指令时，请调用‘画线功能’”。

import { MxFun } from "mxdraw"

// 注册命令：名称为 "Mx_test"
// 以后用户在底部输入框输入 Mx_test，就会执行后面的箭头函数
MxFun.addCommand("Mx_test", async () => {
  // 这里暂时留空，具体的绘图逻辑写在下一节
  alert("命令已触发！");
});

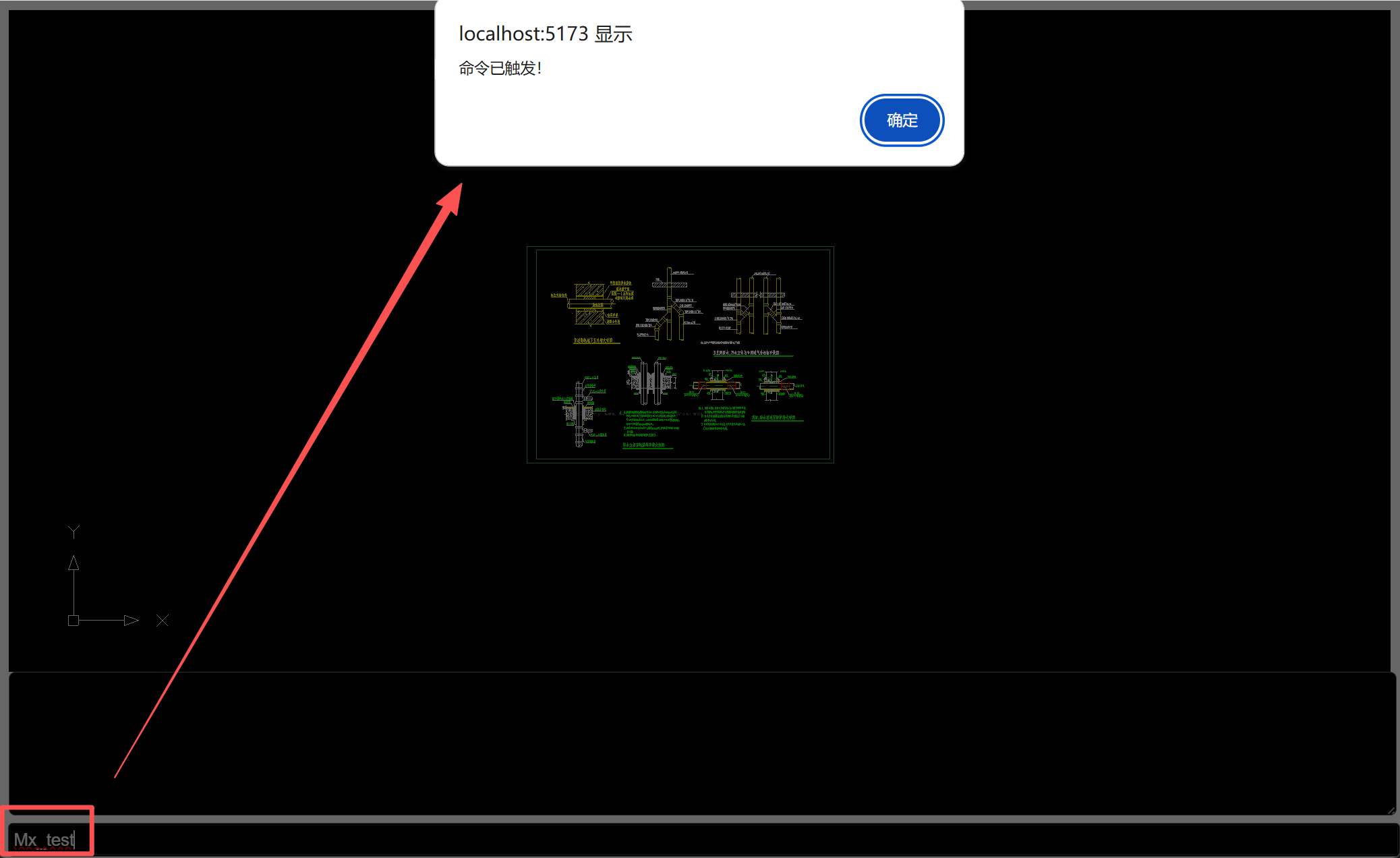

2.4 步骤四：执行命令（点火启动）

完成上一步操作后，mxcad对象中就已经写入了CAD命令Mx_test，接下来用户只需要调用MxFun.sendStringToExecute()函数就能在CAD项目中的任意时机或位置执行绘制方法了。

import { MxFun } from "mxdraw"

// 模拟用户输入执行：这行代码会触发上面注册的命令
// 相当于用户在命令行输入了 "Mx_test" 并按下了回车
MxFun.sendStringToExecute("Mx_test");

通过以上四个步骤，我们就成功打通了从“用户输入指令”到“程序响应绘图”的完整链路。

---

三、参数化绘制功能介绍

通过上文的操作步骤，我们学会了如何通过命令行与用户进行“对话”。但现在的程序还有一个问题：它虽然听懂了指令，但画图时还是太“死板”。

所谓的参数化绘制，简单来说，就是让绘图过程变得“可控”和“精确”。我们将这部分内容分为两个阶段来讲解：

1. 静态参数化绘制：直接在代码里写死参数（适合简单场景，但不够灵活）。
2. 动态UI交互绘制：用户鼠标拖动时，图形实时变化，且能输入具体数值（专业CAD的标准）。

3.1 静态参数化绘制：代码写死的局限

所谓“静态”，就是我们在代码里直接规定好图形的所有属性。

场景模拟： 我们要画一条线。在代码里直接写 :

import { MxCpp } from "mxcad";

const mxcad = MxCpp.getCurrentMxCAD(); // 获取当前CAD编辑器实例
mxcad.newFile(); // 创建新画布

// 绘制直线：坐标和长度完全写死
// 这条线永远是从 (1000, 800) 画到 (-1000, -800)
mxcad.drawLine(1000, 800, -1000, -800)

缺点：

• 位置固定：直线坐标固定，无法根据用户鼠标点击的位置变化。
• 长度固定：直线长度固定，用户无法根据需求自助修改。
• 体验极差：这就像是给用户一张打印好的图纸，而不是一个绘图工具。

为了解决这个问题，我们需要引入动态UI交互绘制。

3.2 动态UI交互绘制：让图形“活”起来

在CAD中，当你点击“画圆”命令后，移动鼠标，圆的大小会跟随鼠标实时变化，直到你点击确认。这种“所见即所得”的过程，就是动态交互。

要实现这个过程，我们需要用到MxCAD提供的核心武器——UI交互API。

3.3 核心UI交互API介绍

在MxCAD中，所有的交互（画线、画圆、选点）都依赖于MxCADUiPrBase及其子类（如MxCADUiPrPoint、MxCADUiPrDist）。

核心工作流：

1. 实例化：创建一个交互对象（比如“获取点”对象）。
2. 设置提示：告诉用户该做什么（如“请指定圆心”）。
3. 执行(go)：启动交互，程序暂停等待用户操作。
4. 获取结果：用户操作完成后，获取坐标或数值。

常用API一览：

类名 (Class Name)	功能描述 (Description)	典型应用场景 (Use Case)
MxCADUiPrPoint	点输入。请求用户在屏幕上点击一个点，或输入坐标。	确定直线的起点、圆心位置、文字插入点。
MxCADUiPrDist	距离输入。请求用户输入一个数值距离，通常配合两点测量或直接键盘输入。	设置圆的半径、矩形的宽度、阵列的间距。
MxCADUiPrAngl	角度输入。请求用户输入一个角度值，或通过两点确定角度。	绘制斜线、旋转对象、扇形的起始角。
MxCADUiPrInt	整数输入。仅接受整数值输入。	设置阵列的行数/列数、线的数量、多边形的边数。
MxCADUiPrKeyWord	关键字输入。提供一组预定义的选项供用户选择（如 "Yes/No", "Circle/Arc"）。	命令中的子选项切换（例如画圆时的“三点(3P)/两点(2P)/相切(T)”）。
MxCADUiPrString	字符串输入。请求用户输入文本字符串。	输入文字内容、块名称、图层名称、文件名。
MxCADUiPrEntity	实体选择。请求用户在图中选择一个现有的图形对象。	修改对象属性、延伸/修剪命令的目标选择、复制/移动命令的源对象。

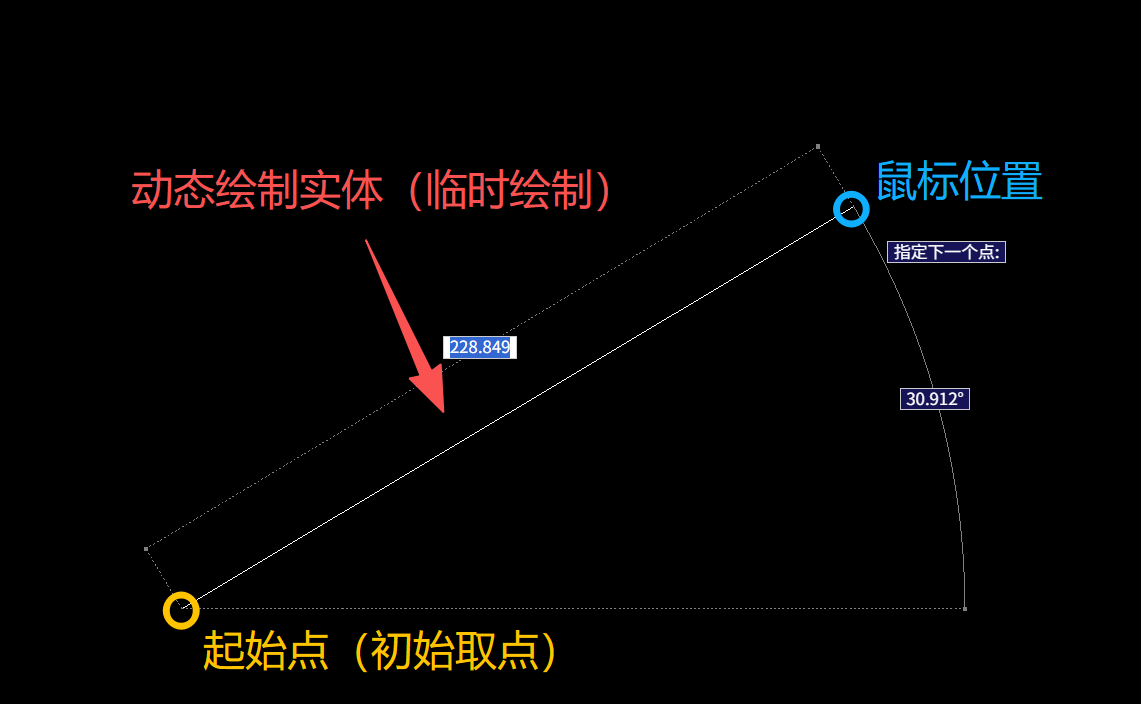

3.4 动态绘制核心：setUserDraw 函数详解

动态绘制是实现用户交互绘制的重中之重。

很多新手会问：“我如何在用户移动鼠标时，画布中显示当下图形的实时状态？”

答案就是 setUserDraw 函数。

• 原理：在用户确定最终点之前（比如鼠标移动过程中），MxCAD会不断调用这个函数。
• 作用：我们在这个函数里编写“临时绘图”的逻辑。因为是在交互过程中绘制的，所以这些图形通常被称为“橡皮筋图形”或“预览图形”。
• 参数解析：
  • currentPoint：当前鼠标光标所在的坐标点。
  • pWorldDraw：绘图上下文对象。我们需要调用它的 drawMcDbEntity 方法把图形画出来。

注意：在 setUserDraw 中绘制的图形是临时的，一旦交互结束（用户点击确认或取消），这些临时图形会自动清除，不会污染数据库。

import { MxCADUiPrPoint, McDbLine } from "mxcad"

const getPoint = new MxCADUiPrPoint() // 创建获取点对象

getPoint.go().then((point)=> { // 第一次获取点（起点）
  // 设置动态绘制回调函数
  getPoint.setUserDraw((currentPoint, pWorldDraw)=> {
    // currentPoint: 实时变化的鼠标坐标
    // pWorldDraw: 绘图工具
    if(!point) return // 防止起点为空

    // 1. 创建图形：创建一条从起点到当前鼠标点的线
    const line = new McDbLine(point, currentPoint)
    // 2. 绘制图形：将这条线画在屏幕上（临时）
    pWorldDraw.drawMcDbEntity(line)
  })

  // 等待第二次点击（终点）
  // 在等待期间，上面的 setUserDraw 会高频触发，实现“拖拽预览”效果
  getPoint.go()
})

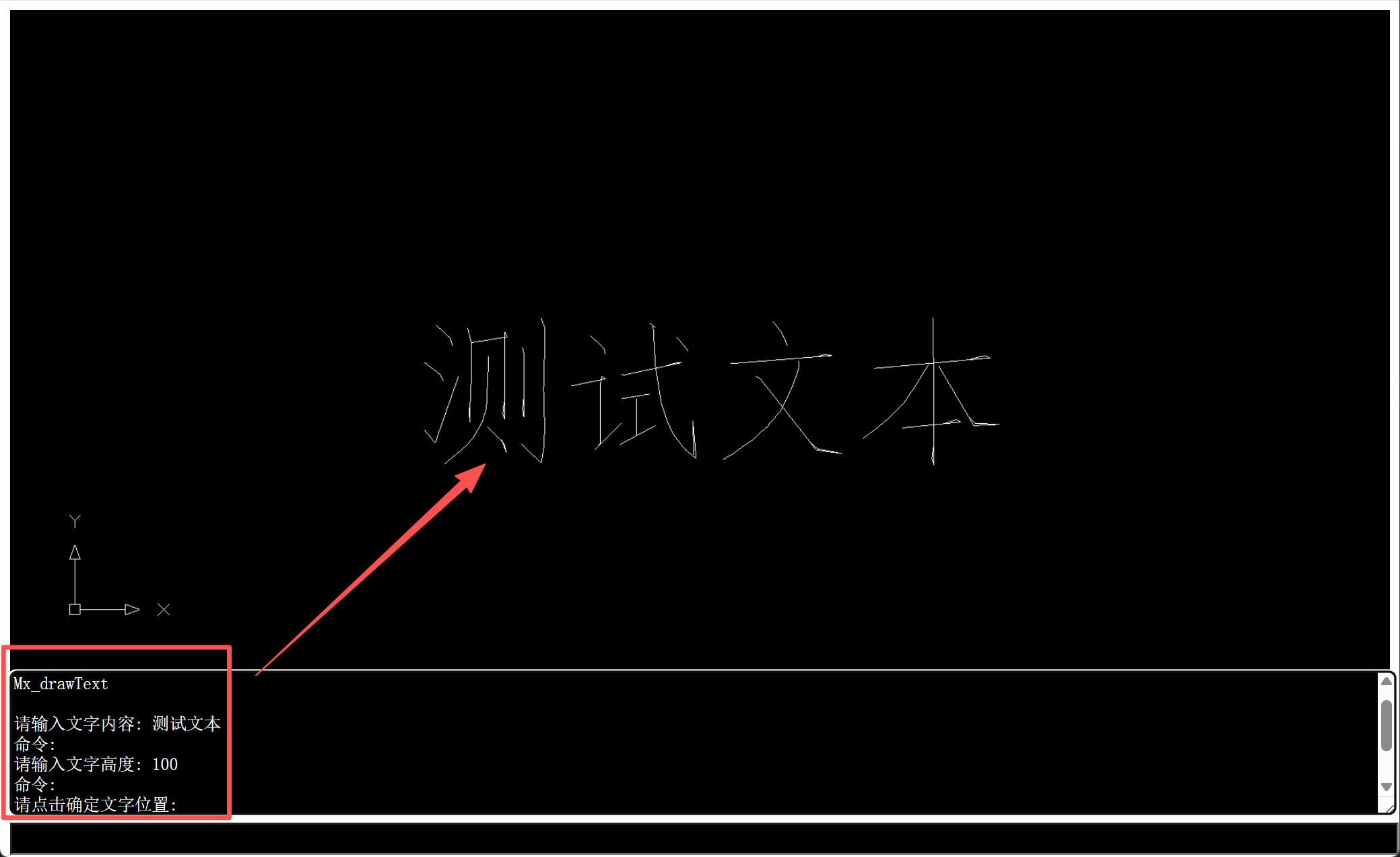

3.5 完整动态绘制实例详解：绘制可交互文字

在前面的介绍中，我们了解了动态绘制的原理。现在，让我们通过一个具体的例子——“绘制文字”，将所有知识点串联起来。

在这个案例中，我们将实现一个完整的交互流程：

1. 输入内容：用户通过键盘输入文字内容。
2. 输入高度：用户通过鼠标拖拽或键盘输入来确定文字高度。
3. 动态预览：用户移动鼠标时，文字跟随光标实时预览。
4. 定点生成：用户点击鼠标，将文字永久绘制在图纸上。

代码实现

import { McDbText, MxCADUiPrDist, MxCADUiPrPoint, MxCADUiPrString, MxCADUiPrBase, MxCpp } from "mxcad";

async function Mx_drawText() {
    // 1. 初始化：创建一个空的文字对象，稍后我们将填充它的数据
    const text = new McDbText();

    // --- 第一步：获取文字内容 ---
    // 创建“获取字符串”的交互对象
    const getStr = new MxCADUiPrString();
    // 设置命令行提示语
    getStr.setMessage("请输入文字内容:");
    // 等待用户输入（await会暂停函数，直到用户按下回车或取消）
    const str = await getStr.go();
    // 如果用户按了Esc取消，则直接退出函数
    if (!str) return;
    // 将用户输入的内容赋值给文字对象
    text.textString = str;

    // --- 第二步：获取文字高度 ---
    // 创建“获取距离”的交互对象
    const getDist = new MxCADUiPrDist();
    getDist.setMessage("请输入文字高度:");
    // 等待用户输入距离（可以通过鼠标拉距或键盘输入数值）
    const height = await getDist.go();
    if (!height) return;
    // 将获取到的数值赋值给文字高度
    text.height = getDist.value();

    // --- 第三步：动态预览与定点 ---
    // 创建“获取点”的交互对象
    const getPoint = new MxCADUiPrPoint();
    getPoint.setMessage("请点击确定文字位置:");

    // 【核心】设置动态绘制回调
    // 当用户移动鼠标时，这个函数会被反复调用
    getPoint.setUserDraw((pt, pw) => {
        // 1. 实时更新文字的位置为当前鼠标坐标(pt)
        text.position = pt;
        text.alignmentPoint = pt;
        // 2. 在预览窗口(pw)中绘制这个临时的文字
        // 用户看到的“橡皮筋”效果就是在这里产生的
        pw.drawMcDbEntity(text);
    });

    // 等待用户点击鼠标确定最终位置
    const position = await getPoint.go();
    if (!position) return;

    // --- 第四步：正式绘制 ---
    // 获取当前的CAD编辑器实例
    const mxcad = MxCpp.getCurrentMxCAD();
    // 将最终确定的文字对象添加到图纸数据库中（这一步才是永久保存）
    mxcad.drawEntity(text);
}
// --- 注册命令 ---
// 将上面写好的函数注册为一个命令
// 用户在命令行输入 "Mx_drawText" 即可触发
MxFun.addCommand("Mx_drawText", Mx_drawText);

代码逻辑解析

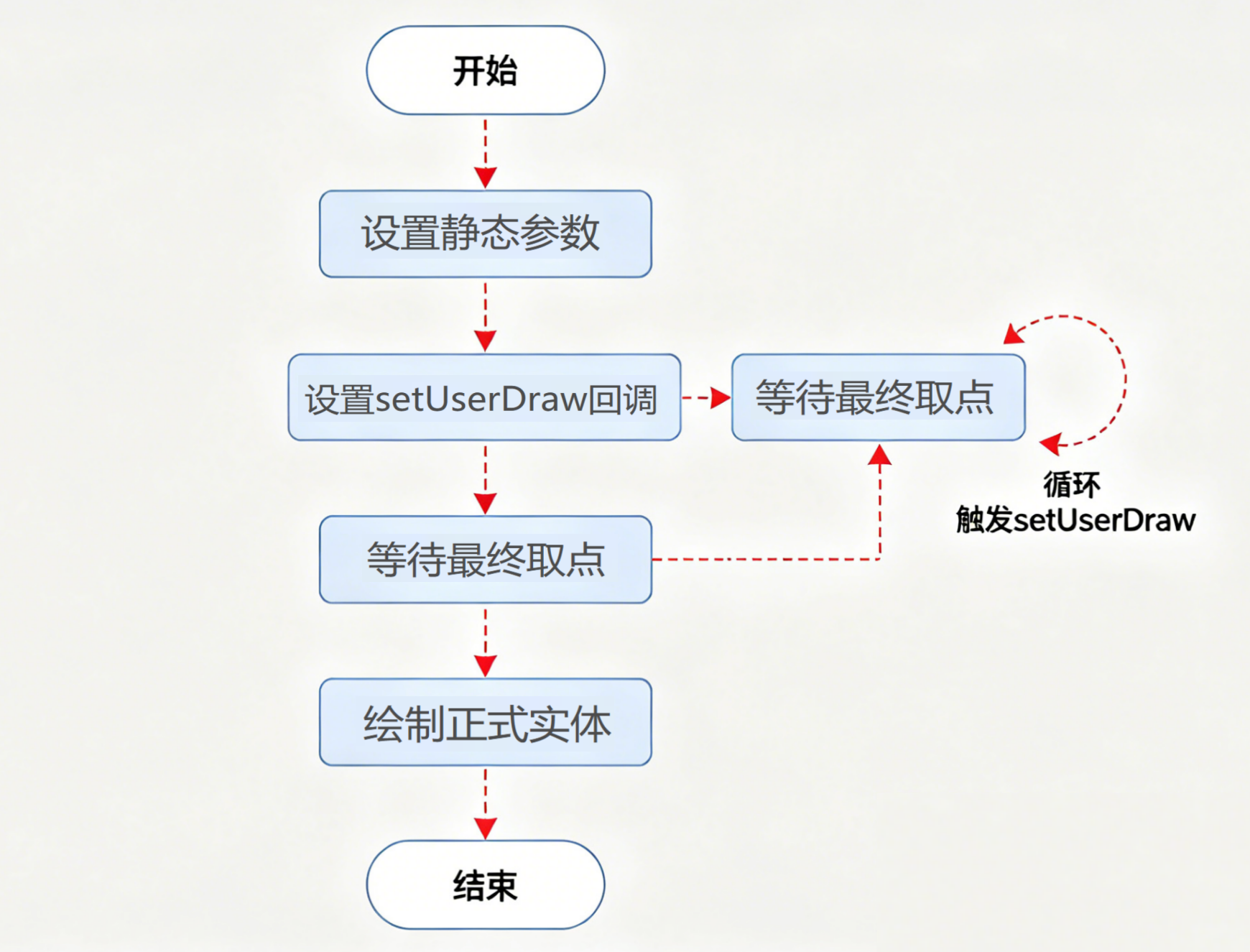

这段代码完美展示了参数化绘制的“三部曲”：

1. 参数收集（静态阶段）： 我们使用了 MxCADUiPrString 和 MxCADUiPrDist。这两个API专门用于在绘图前收集必要的参数。注意这里使用了 await，这意味着程序会“暂停”在这里等待用户输入，而不是直接跑完，这保证了绘图的逻辑顺序。

2. 动态预览（交互阶段）： 这是最精彩的部分。在 getPoint.setUserDraw 中，我们并没有创建新的图形，而是不断修改同一个 text 对象的坐标，并让它画在 pWorldDraw（预览层）上。这就像是拿着一张写有字的透明胶片，在屏幕上跟着鼠标移动。

3. 实体入库（完成阶段）： 当 getPoint.go() 返回最终坐标后，我们最后一次更新位置，并调用 mxcad.drawEntity(text)。这一步相当于把透明胶片上的字，真正“印”在了图纸上。

通过这种方式，我们不仅实现了绘图，还赋予了绘图过程极强的灵活性和专业感。

---

四、总结

通过本文的学习，我们完成了从“静态展示”到“动态交互”的跨越：

• 命令行搭建：我们学会了如何通过HTML布局配合JS注册，构建一个标准的CAD命令行输入环境。
• 静态参数化：理解了通过代码计算坐标进行精确绘图的基础。
• 动态UI交互：掌握了MxCADUiPrPoint、MxCADUiPrInt等核心API，实现了“程序提问、用户回答、程序绘图”的完整闭环。

现在，你的CAD项目已经具备了基本的专业骨架，用户可以像操作AutoCAD一样，在底部输入指令，并通过键盘和鼠标配合来精确绘图了。
