MxCADApp Npm 应用集成
mxcad-app 是我们根据 mxcad 开发包开发的一个完整的在线 CAD 应用插件 用户可以直接安装该插件把它集成到自己的系统或项目中，3 分钟就能让你的网站拥有专业 CAD 功能。
1.安装
使用 npm 或 yarn 安装 mxcad-app：
ts
npm install mxcad-app --save或者
ts
yarn add mxcad-app2. 初步集成
基于 vite 集成 mxcad-app
第一步，在
main.js中引入 mxcad 项目所需要的样式文件，创建初始 MxCAD 项目ts// 引入mxcad-app样式 import "mxcad-app/style"; // 引入MxCADView import { MxCADView } from "mxcad-app"; // 创建默认mxcad项目 new MxCADView().create();第二步，在
vite.config.js中加入 MxCAD 项目相关的资源配置tsimport { defineConfig } from "vite"; import { mxcadAssetsPlugin } from "mxcad-app/vite"; export default defineConfig({ plugins: [ ... mxcadAssetsPlugin(), ... ], });
基于 webpack 集成 mxcad-app
第一步，在
main.js中引入 mxcad 项目所需要的样式文件，创建初始 MxCAD 项目ts// 引入mxcad-app样式 import "mxcad-app/style"; // 引入MxCADView import { MxCADView } from "mxcad-app"; // 创建默认mxcad项目 new MxCADView().create();第二步，在
vite.config.js中加入 MxCAD 项目相关的资源配置tsnpm install style-loader css-loadertsconst { MxCadAssetsWebpackPlugin } = require("mxcad-app/webpack"); // webpack.config.js const webpack = require("webpack"); module.exports = { // ... mode: "development", module: { rules: [ { test: /\.css$/, // 匹配所有 .css 文件 use: [ "style-loader", // 第二步：将 CSS 代码注入到 DOM 的 <style> 标签中 "css-loader", // 第一步：解析 CSS 文件，处理 @import 和 url() ], include: [ path.resolve(__dirname, "src"), path.resolve(__dirname, "node_modules/mxcad-app"), ], // 可选：只处理 src 下的 css }, ], }, plugins: [ new webpack.ContextReplacementPlugin( /mxcad-app/, // 匹配包含 mxcad-app 的模块路径 path.resolve(__dirname, "src") // 限制上下文查找范围 ), new MxCadAssetsWebpackPlugin(), ], // ... devServer: { static: "./dist", port: 3000, }, };
3. 高阶调用
自定义界面容器
mxcad-app如果不指定页面的容器元素，会默认直接在项目界面创建一个宽高为 100vw,100vh 的容器，mxcad 项目也将全屏展示。在某些情境下，我们需要动态控制 mxcad 项目的显隐或显示范围，因此，我们设置如下相关配置来指定mxcad-app的特定界面容器。ts<div id="myMxCAD" style="width: 50vw; height: 50vh"></div>ts// 自定义容器 import { MxCADView, mxcadApp } from "mxcad-app"; /** * openFile：需要打开的文件路径 * rootContainer：mxcad项目容器名 * map：是否显示地图模式 */ new MxCADView({ // mxcadApp.getStaticAssetPath()).toString() 获取mxcad-app的静态资源路径，默认使用的静态资源为nodemodules/mxcad-app/dist/mxcadAppAssets openFile: new URL("test.mxweb", mxcadApp.getStaticAssetPath()).toString(), rootContainer: "#myMxCAD", }).create();其中，如果需要修改 MxCAD 项目内部的静态资源路径，可以通过调用
setStaticAssetPath()方法修改。tsimport { mxcadApp } from "mxcad-app"; mxcadApp.setStaticAssetPath( "https://unpkg.com/mxcad-app/dist/mxcadAppAssets" );构建配置设置
mxcad-app插件内提供了mxcadAssetsPlugin方法对 MxCAD 项目的加载 wasm 方式、第三方依赖、资源存放的子目录名、界面 UI、快捷命令、服务配置、主题样式等进行设置，用户可以根据自己的需求在不同的场景里修改 MxCAD 项目的内部配置。基于 vite 的配置：
tsimport { mxcadAssetsPlugin } from "mxcad-app/vite"; // vite.config.js export default { plugins: [ mxcadAssetsPlugin({ isWasmSt: true, libraryNames: ["vue"], outputDir: "testName", // 修改UI配置 transformMxUiConfig: (config) => { config.title = "我的CAD"; // 修改标题 return config; }, // 修改服务器配置 transformMxServerConfig: (config) => { config.serverUrl = "/api/cad"; // 修改API地址 return config; }, // 修改快捷命令(命令别名) // transformMxQuickCommand: (config) => config // 修改草图与注释UI模式的配置 // transformMxSketchesAndNotesUiConfig: (config) => config // 修改Vuetify主题配置 // transformVuetifyThemeConfig: (config) => config }), ], };基于 webpack 的配置:
tsimport { MxCadAssetsWebpackPlugin } from "mxcad-app/webpack"; module.exports = { plugins: [ new MxCadAssetsWebpackPlugin({ isWasmSt:true, libraryNames: ["vue"], outputDir:'testName', transformMxServerConfig: (config) => { if (process.env.NODE_ENV === 'production') { config.serverUrl = 'https://api.prod.com/cad'; } return config; } ... }) ] };
设置加载wasm方式
MxCAD项目内部默认使用多线程加载wasm资源，如果需要设置单线程加载，可以设置
mxcadAssetsPlugin方法中的isWasmSt属性。ts/** 是否单线程加载wasm (默认使用多线程及加载) */ isWasmSt:true
第三方依赖
用户可以直接引入使用
mxcad-app内部使用的 mxcad 和 mxdraw 模块，如果用户有需要使用mxcad-app内的其他依赖可以直接在mxcadAssetsPlugin方法中的libraryNames属性中添加这些外部依赖的 npm 库，然后直接使用。目前支持的依赖映射的库有
vue,axios,vuetify,vuetify/components,mapboxgl,pinia你也可以访问window.MXCADAPP_EXTERNALLIBRARIES获取到所有提供的依赖库，从而不依赖与构建工具的使用。tslibraryNames: ["vue","axios"...]ts// 在配置文件中添加后，就可以正常使用mxcad-app中的vue模块（mxcad-app打包的内部vue模块） import { ref } from "vue"; const n = ref(1);构建打包后
mxcad-app静态资源存放的子目录名。在自己的项目中安装
mxcad-app导入 MxCAD 项目后，构建打包的时候会默认创建名为 mxcadAppAssets 的文件夹来存放 MxCAD 相关的所有静态资源，即/dist/mxcadAppAssets。如果用户需要修改放置静态资源的文件夹名，可以直接调用mxcadAssetsPlugin方法中的outputDir属性值。ts// 输出结果：/dist/testName outputDir: "testName";修改界面 UI、CAD 快捷命令、服务配置、主题样式等
调用
mxcadAssetsPlugin方法中的提供的 transform 方法深度设置 MxCAD 项目。ts// 修改UI配置 /** 更多UI配置可点击config内部查看 */ transformMxUiConfig: (config) => { config.title = "我的CAD"; // 修改标题 config.mTopButtonBarData.push({ "icon": "textIcon", "prompt": "test", "cmd": "Mx_test" });// 添加顶部按钮栏按钮 ... return config; } // 修改草图与注释UI模式的配置同上 // transformMxSketchesAndNotesUiConfig: (config) => configts// 修改CAD快捷命令(命令别名) /** 更多修改CAD快捷命令配置可点击config内部查看 */ transformMxQuickCommand: (config) => { // 添加命令Mx_test的别名'_test'、't' // config 为MxCAD内部命名别名数组对象 config.push(["Mx_test", "_test", "t"]); return config; };ts// 修改服务器配置 /** 更多修改服务器配置可点击config内部查看 */ transformMxServerConfig: (config) => { config.serverUrl = "/api/cad"; // 修改API地址 config.font.push('txt.shx', 'gdt.shx');// 添加MxCAD项目初始需要加载的字体文件 ... return config; }ts// 修改Vuetify主题配置 /** 更多修改Vuetify主题配置可点击config内部查看 */ transformVuetifyThemeConfig: (config) => { config.defaultTheme = "light"; //dark或者light return config; };
- 项目初始化配置
mxcadApp.initConfig 是 mxcad-app 模块中的一个初始化方法，用于配置和加载 MxCAD 应用所需的各类配置文件。这些配置文件通常是 JSON 格式的，包含了应用的用户界面设置、服务器配置信息、草图和笔记的UI配置、主题样式、快捷命令等内容。通过调用该方法，可以将这些配置项载入并应用到 MxCAD 应用中，从而确保系统按照预期的方式启动和运行。配置内容相关的json文件格式可参考云图开发包内 MxDrawCloudServer\SRC\sample\app\MxCADApp\public\ini 目录下的相关json。
ts
// 导入MxCAD应用相关模块
import { mxcadApp } from "mxcad-app";
mxcadApp.initConfig({
uiConfig: 'xxx/xxx/xxx.json',
sketchesUiConfig: 'xxx/xxx/xxx.json',
serverConfig: 'xxx/xxx/xxx.json',
quickCommandConfig: 'xxx/xxx/xxx.json',
themeConfig: 'xxx/xxx/xxx.json'
});- uiConfig (string)： 指定应用的用户界面配置文件路径。这个文件通常包含了有关界面布局、控件样式、用户交互等方面的配置。例如，定义了用户界面的各类元素的显示方式、布局、颜色等。uiConfig配置的json文件格式如下：
json
{
"title": "CAD梦想在线画图",
"headerTitle": "CAD梦想在线画图",
"isShowNameOCurrentlyOpenDrawing": true,
"isShowHeader": true,
"logoImg": true,
"isShowHeaderTopBar": true,
"isShowHeaderTopBarRightBtns": true,
"isSketchesAndNotesUiMode": true,
"isShowSketchesAndNotesUiMode": true,
"headerTopBarRightBtns": [
"language",
"theme"
],
"defaultActiveLanguage": "zh-CN",
"isShowUseAiFunctionButton": false,
"headerTopBarCustomRightBtns": [
{
"icon": "qiehuan",
"cmd": "Mx_switchSketchesAndNotesUiMode",
"prompt": "切换UI模式",
"openPromptDelay": 700
},
...
],
"isShowTitleButtonBar": true,
"mTitleButtonBarData": [
{
"icon": "dakaidwg",
"cmd": "OpenDwg",
"prompt": "打开文件"
},
...
],
"isShowTopButtonBar": true,
"mTopButtonBarData": [
{
"icon": "zhonghua",
"prompt": "重画",
"cmd": "Mx_Regen"
},
...
],
"mLeftButtonBarData": {
"isShow": true,
"buttonBarData": [
{
"icon": "zhixian",
"prompt": "绘线",
"cmd": "Mx_Line"
},
...
]
},
"mRightButtonBarData": {
"isShow": true,
"buttonBarData": [
{
"icon": "shanchu",
"cmd": "Mx_Erase",
"prompt": "删除"
},
...
]
},
"isShowMenuBar": true,
"mMenuBarData": [
{
"tab": "文件(F)",
"isResponsive": false,
"list": [
{
"tab": "新建(N)",
"icon": "xinjian",
"cmd": "Mx_NewFile"
},
...
]
},
...
],
"mRightMenuData": [
{
"label": "新建",
"tips": "New",
"cmd": "Mx_NewFile"
},
...
],
"mRightMenuDataCommandRuning": [
{
"label": "确认(E)",
"tips": "ok",
"execute_operations": 1
},
...
],
"mRightMenuDataCommandRuningOsnapSet": [
{
"label": "端点(E)",
"tips": "End",
"set_osnap_type": 1
},
...
],
"mRightMenuDataSelectEntity": [
{
"label": "删除",
"tips": "Delete",
"cmd": "Mx_Erase"
},
...
],
"isShowFooter": true,
"isMobileCommandLineMode": true,
"footerRightBtnSwitchData": [
"栅格",
"正交",
"极轴",
"对象捕捉",
"对象追踪",
"DYN",
"线宽"
],
"isShowModelNav": true,
"isShowCommandLinePanel": true,
"isShowCommandInput": true,
"isShowFooterStatusBar": true,
"isShowLeftDrawer": true,
"leftDrawerComponents": [
"DrawingComparison",
"TextSearch",
"BlockLibrary",
"CodeEditor",
"DatabaseDisplay",
"PatternRec"
],
"isShowRightDrawer": true,
"rightDrawerComponents": [
"EntityAttribute"
],
"isShowSkeletonLoader": false,
"isPriorityLoadingUi": false
}- sketchesUiConfig (string)： 指定草图和笔记的UI配置文件路径。此文件控制草图编辑功能、注释、笔记等与设计文档相关的界面元素。它可能包括草图显示的样式、笔记工具的配置等。sketchesUiConfig配置的json文件格式如下：
json
{
"mMenuData": [
{
"tab": "默认",
"list": [
{
"tab": "绘图(D)",
"icon": "zhixian",
"sameWidth": true,
"list": [
{
"tab": "直线(L)",
"icon": "zhixian",
"cmd": "Mx_Line",
"size": "large",
"labelWithArrowLayout": false,
"col": true,
"isShowLabel": true,
"isShowToMainPanel": true,
"props": {
"style": {
"width": "60px"
}
}
},
...
]
}
]
},
...
]
}- serverConfig (string)： 指定服务器配置文件的路径。此文件包含应用与服务器通信所需的设置，例如服务器的地址、端口、身份验证信息等。它用于设置与后台系统交互的相关参数，确保前端应用能够与后端正常对接。serverConfig配置的json文件格式如下：
json
{
"?uploadFileConfig": "上传文件相关配置",
"uploadFileConfig": {
"?baseUrl": "上传服务地址",
"baseUrl": "http://localhost:1337",
"?create": "参考WebUploader.create方法传入的参数配置",
"create": {
"swf": "https://www.mxdraw3d.com/webuploader/Uploader.swf",
"server": "/mxcad/files/uploadFiles",
"accept": {
"extensions": "mxweb,dwg,dxf",
"mimeTypes": ".mxweb,.dwg,.dxf"
}
},
"?fileisExist": "通过文件的md5参数检查文件是否已经存在",
"fileisExist": "/mxcad/files/fileisExist",
"?chunkisExist": "用于分片检查是否已经存在",
"chunkisExist": "/mxcad/files/chunkisExist",
"?chunked": "是否分片上传",
"chunked": true,
"?mxfilepath": "文件上传后前端访问路径",
"mxfilepath": "/mxcad/file/",
"?saveUrl": "保存文件服务地址",
"saveUrl": "http://localhost:1337/mxcad/savemxweb",
"?saveDwgUrl": "保存DWG文件服务地址",
"saveDwgUrl": "http://localhost:1337/mxcad/savedwg",
"?printPdfUrl": "把指定范围输出到pdf的服务地址",
"printPdfUrl": "http://localhost:1337/mxcad/print_to_pdf",
"?cutDwgUrl": "把指定范围输出到DWG的服务地址",
"cutDwgUrl": "http://localhost:1337/mxcad/cut_dwg"
},
"aiConfig": {
"?aiUrl": "ai服务地址",
"aiUrl": "http://localhost:7900"
},
"?wasmConfig": "在本项目中使用了mxcad库中提供的WebAssembly wasm文件和相关胶水代码的相关配置",
"wasmConfig": {
"?url": ":通过指定网络路径加载mxcad库中提供的wasm相关文件, 例如:https://unpkg.com/mxcad/dist/wasm/2d-st/ 程序会自动加载2d-st目录下与wasm相关的文件",
"url": "",
"?type": "如果没有设置url, 我们可以通过该项目本地存放的assets目录下wasm相关的文件， 目前可选项有: 2d和2d-st 2d是多线程加载，可能需要一些额外的服务器配置， 而2d-st是单线程的，你可以很方便的使用它,也可以通过访问地址参数调置http://xxxx/mxcad/?wasmtype=st",
"type": "2d"
},
"?supportTruetypeFont": "是否启用truetype字体的支持,默认是启用",
"supportTruetypeFont": true,
"?webgl1": "是使用webgl 1.0程序",
"webgl1": false,
"?defaultFont": "缺省使用的shx字体",
"defaultFont": "",
"defaultBigFont": "",
"defaultTrueTypeFont": "",
"?font": "需要加载的shx字体",
"font": [ "txt.shx" ],
"?bigFont": "需要加载的big shx字体",
"bigFont": ["hztxt.shx", "gbcbig.shx"],
"?trueTypeFont": "需要加载的TrueType字体 [['simsun', 'syadobe'], ['思原宋体', '思原黑体'], ['stadobe.otf', 'syadobe.otf']]",
"trueTypeFont": [["syadobe"], ["思原黑体"], ["syadobe.otf"]],
"?isAutomaticJumpToMobilePage": "是否自动跳转到移动端页面",
"isAutomaticJumpToMobilePage": true,
"?mobilePageUrl": "跳转的移动端页面的网络路径如/mxcad_mobile/或者https://xxx.com/mxcad_mobile",
"mobilePageUrl": "/mxcad_mobile/",
"?file_ext_name": "cad文件格式的扩展名",
"file_ext_name": "mxweb",
"?useUtf8": "使用Utf8编码",
"useUtf8": false,
"speechRecognitionModel": "vosk-model-small-cn-0.22.zip"
}- quickCommandConfig (string)： 指定快速命令配置文件的路径。该文件配置了 MxCAD 应用中的快捷命令，包括快捷键的定义、命令行为、响应等，帮助用户高效地进行设计工作。quickCommandConfig配置的json文件格式如下：
json
[
["Mx_New", "_new", "new"],
...
]- themeConfig (string)： 指定应用的主题样式配置文件路径。此文件定义了 MxCAD 应用的视觉主题，例如颜色方案、字体样式、控件外观等，确保界面符合用户的美学和功能需求。themeConfig配置的json文件格式如下：
json
{
"defaultTheme": "dark",
"themes": {
"light": {
"colors": {
"surface": "#FFFFFF",
"background": "#E0E0E0",
"accent": "#545555",
"prominent": "#FFFFFF",
"hover_herder_btn": "#B3B3B3",
"modification": "#FFFFFF",
"transition": "#EFEFEF",
"undertint": "#3A4352",
"depth": "#D3D1D1",
"on-undertint-bg": "#000",
"undertint-bg": "#f0f0f0",
"depth-bg": "#EBE9E9",
"inverse": "#000000",
"inverse1": "#FFFFFF",
"console": "#787878",
"on-console": "#fff",
"dialog-card": "#FFFFFF",
"dialog-card-text": "#E0E0E0",
"hover_electron_view_tab_btn_hover": "#DBDBDB",
"hover_electron_view_tab_btn_action": "#FFFFFF",
"nav_bg": "#DBDBDB",
"nav_bg_active": "#787878",
"sketches_color": "#E8E8E8",
"toolbar_header": "#99b4d1"
},
"variables": {
"border-color": "#000000",
"border-opacity": 0.12,
"high-emphasis-opacity": 0.87,
"medium-emphasis-opacity": 1,
"disabled-opacity": 0.38,
"idle-opacity": 0.04,
"hover-opacity": 0.2,
"focus-opacity": 0.12,
"selected-opacity": 0.08,
"activated-opacity": 0.1,
"pressed-opacity": 0.12,
"dragged-opacity": 0.08,
"theme-kbd": "#212529",
"theme-on-kbd": "#FFFFFF",
"theme-code": "#F5F5F5",
"theme-on-code": "#000000",
"theme-tbody": "#fff",
"theme-btn-hover": "#E0E0E0",
"theme-undertint-bg-overlay-multiplier": 0.25
}
},
"dark": {
"colors": {
"surface": "#212832",
"background": "#212832",
"accent": "#545555",
"prominent": "#3A4352",
"hover_herder_btn": "#3A4352",
"modification": "#1E252F",
"transition": "#5D6675",
"undertint": "#AEABAB",
"on-undertint": "#fff",
"depth": "#5D6675",
"on-depth": "#fff",
"undertint-bg": "#2E3440",
"depth-bg": "#454F61",
"inverse": "#FFFFFF",
"inverse1": "#000000",
"console": "#787878",
"on-console": "#fff",
"dialog-card": "#212832",
"dialog-card-text": "#3A4352",
"hover_electron_view_tab_btn_hover": "#3A4352",
"hover_electron_view_tab_btn_action": "#616975",
"nav_bg": "#3A4352",
"nav_bg_active": "#282A2D",
"sketches_color": "#3A4352",
"toolbar_header": "#2B3647"
},
"variables": {
"border-color": "#FFFFFF",
"border-opacity": 0.12,
"high-emphasis-opacity": 0.87,
"medium-emphasis-opacity": 1,
"disabled-opacity": 0.38,
"idle-opacity": 0.1,
"hover-opacity": 0.2,
"focus-opacity": 0.12,
"selected-opacity": 0.08,
"activated-opacity": 0.1,
"pressed-opacity": 0.16,
"dragged-opacity": 0.08,
"theme-kbd": "#212529",
"theme-on-kbd": "#FFFFFF",
"theme-code": "#343434",
"theme-on-code": "#CCCCCC",
"theme-tbody": "#343b48",
"theme-btn-hover": "#616975",
"theme-surface-variant": "#424242",
"theme-on-surface-variant": "#ffffff"
}
}
}
}核心依赖库
mxcad-app内置了mxcad核心库，用户可以直接使用mxcad不需要在项目中再次安装mxcad插件。如果不是模块化的方式使用,mxcad在window.MxCAD挂载你可以直接使用MxCAD访问到需要的方法和类。tsimport { MxCpp } from "mxcad"; // 获取当前mxcad对象 const mxcad = MxCpp.getCurrentMxCAD();mxcad依赖mxdraw, 用户在项目中也可以直接使用mxdraw。如果不是模块化的方式使用,mxdraw在window.Mx挂载。你可以直接使用Mx访问到需要的方法和类。tsimport { MxFun } from "mxdraw"; // 输出命令行内容 MxFun.acutPrintf("测试输出");直接引入
mxcad和mxdraw模块的前提是要使用构建工具构建。我们提供给了 webpack 和 vite 的插件, 用于支持模块化开发。只要使用了插件就可以直接使用
import引入mxcad和mxdraw模块。
4.MxCAD项目二次开发
按照上述步骤操作，我们就能得到初步集成mxcad-app插件的原始MxCAD项目。如果我们需要在原始MxCAD项目上做二次开发，可以直接通过mxcad-app的mxcad和mxdraw核心依赖库来对MxCAD项目做功能扩展。下面以在vue项目中的MxCAD中实现参数化绘图和调用MxCAD内部命令为例。
参数化绘图扩展
tsimport { McGePoint3d, MxCpp } from "mxcad"; //在MxCAD中绘制一个圆心在（0，0），半径为100的圆 const drawCircle = () => { //获取当前mxcad对象 const mxcad = MxCpp.getCurrentMxCAD(); //创建新画布 mxcad.newFile(); mxcad.drawCircle(0, 0, 100); mxcad.zoomAll() }; //直接执行drawCircle()方法即可在图纸中绘制目标圆 drawCircle()直接调用MxCAD内部命令
tsimport { MxFun } from "mxdraw" // 调用MxCAD内部绘直线命令 MxFun.sendStringToExecute('Mx_line')注册命令也是同上面一样的操作，首先调用mxcad相关API实现CAD功能方法，再调用MxFun内部API注册命令。
tsimport { MxFun } from "mxdraw" const testFun = () => { .... }; // 注册命令 MxFun.addCommand("Mx_testFun", testFun);
5.功能实践demo
为方便用户使用理解，我们在云图开发包中内置了mxcad-app调用相关的demo。用户可以选择适配自己项目框架的相关使用方法，如webpack4、webpack+react、vite+vue、html+js、cnd等。
点击 下载云图开发包 下载sdk包并解压后，我们需进入MxDrawCloudServer\SRC\sample\app目录，我们的目标项目均存放在该目录中，其结构如下：
注意
MxCADApp：vue2项目调用mxcad-app
sample：其他框架调用mxcad-app（webpack4、webpack+react、vite+vue、html+js、cnd）
运行demo
- 进入 MxCADApp 目录， 运行
npm install安装依赖。 - 调用
npm run dev命令运行MxCADApp Npm项目。

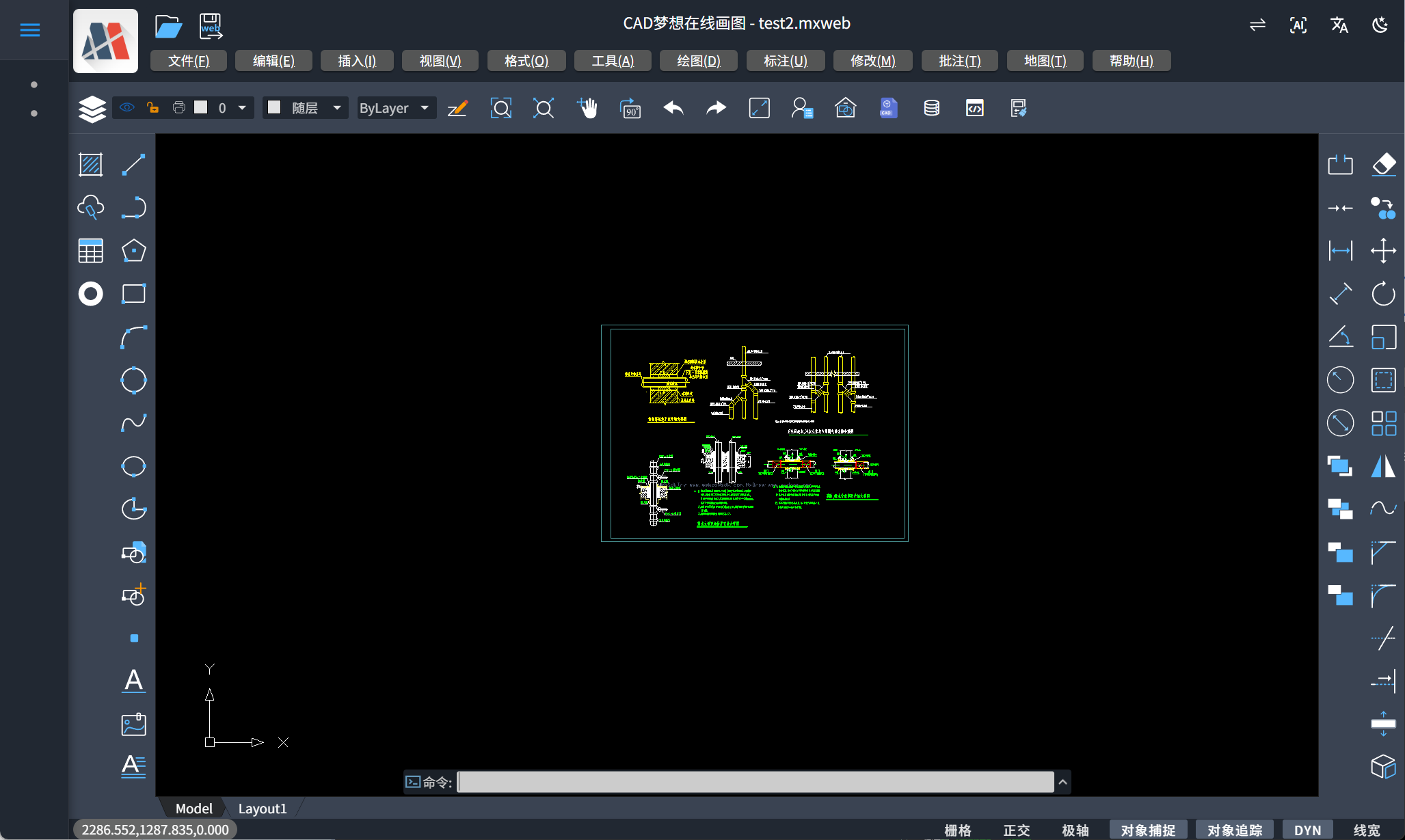

运行后直接访问http://localhost:8081/，效果如下图：
MxDrawCloudServer\SRC\sample\app\sample目录中其他框架调用mxcad-app的demo，运行方法同上。先进入对应目录，运行npm install 安装依赖，再运行npm run dev命令运行项目，运行后直接访问对应的项目地址即可。
